步進電動機的結構及組成

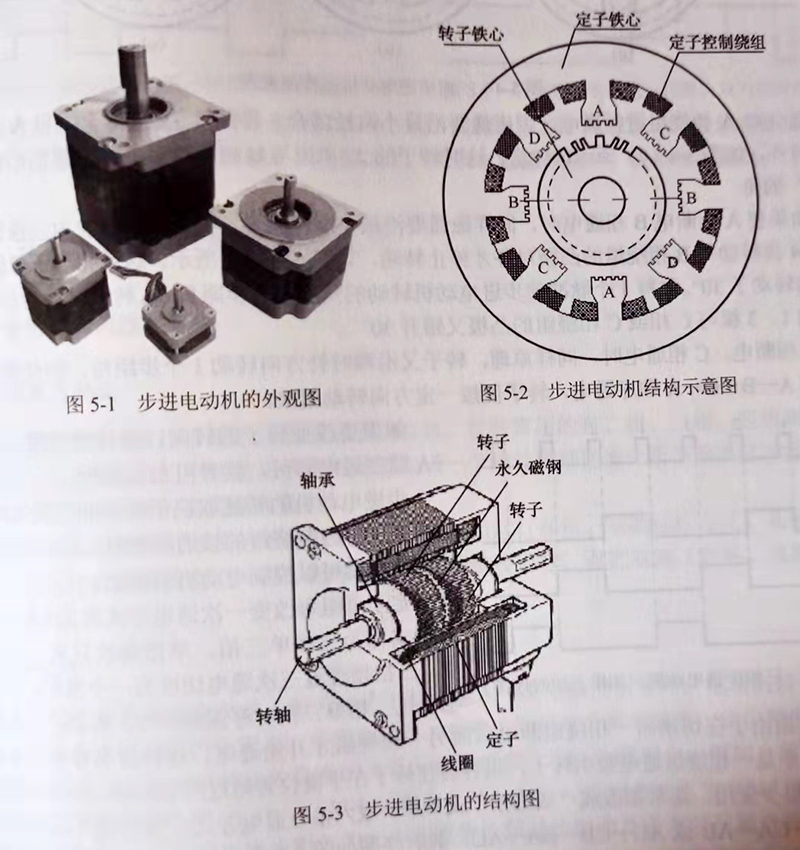

步進電動機的結構和三相異步電動機一樣是由定子，轉子，機座和端蓋組成，但其具體構造卻不同。圖5-1為步進電動機的外觀圖。
圖5-2為一兩相混合式步進電動機的結構圖。由圖可見，其定子鐵心上有8個凸出的極，稱為定子凸極，也稱8個大齒，每個大齒上有5個距離相等的小齒。每個凸極上套有一個集中繞組，相對兩極的繞組串聯構成一相。轉子僅為一鐵心，其上沒有繞組。在面向氣隙的轉子鐵心表面有50個齒距相等的小齒。定子固定在機座上，而轉子則由左右兩端的端蓋固定在定子的中間。上述結構也可以用如圖5-3所示的結構示意圖來表示。
