伺服電機/伺服驅動器接線注意事項

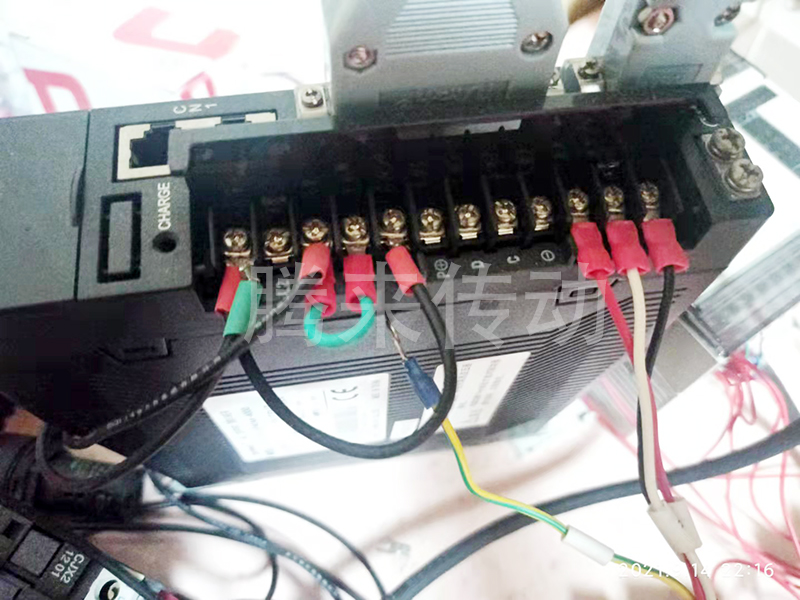

伺服電機接線，伺服驅動器接線注意事項：
1、請正確、可靠地進行接線。 否則會導致電機失控、人員受傷或機器故障。
2、請勿在伺服驅動器的伺服電機連接端子U、V、 W 上連接商用電源。 否則會導致受傷或火災。
3、請牢固地連接電源端子與電機連接端子。 否則會引發火災。
4、請勿使主回路電纜和輸入輸出信號用電纜、編碼器電纜使用同一套管，也不要將其綁扎在一起。接線時，主回路電纜與輸入輸出信號電纜應離開30cm以上。
5、輸入輸出信號用電纜以及編碼器電纜請使用雙股絞合線或多芯雙股絞合整體屏蔽線。
6、輸入輸出信號用電纜的接線長度：最長為3 m；編碼器電纜：最長為30 m。
7、即使關閉電源，伺服驅動器內部仍然可能殘留高電壓，因此，在充電指示燈亮燈期間，請勿觸摸電源端子。
8、請在確認充電指示燈熄滅以后，再進行接線及檢查作業。
9、請設置斷路器等安全裝置以防止外部接線短路。 否則會引發火災。
10、在以下場所使用時，請采取適當?shù)钠帘未胧?br /> 1、）因靜電等而產生干擾時 產生強電場或強磁場的場所。
2、)可能有放射線輻射的場所。
否則會導致機器損壞。
11、連接電池時，請注意極性。否則會導致電池、伺服驅動器及伺服電機損壞和爆炸。
